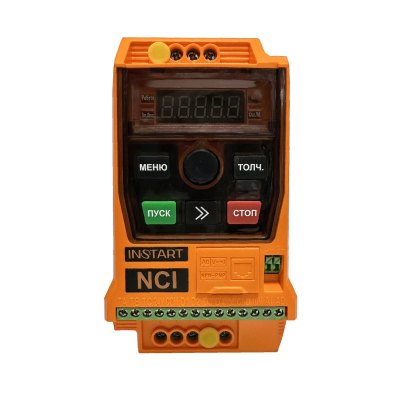

Преобразователь частоты INSTART NCI-G0.4-2B

Преобразователь частоты INSTART NCI-G0.4-2B — преобразователь частоты INSTART серии NCI (универсальная серия с питанием 220 и 380 В). Мощность двигателя 0,4 кВт, питание 1×220 В, ток 2.3 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 8 550 ₽ с НДС, отгрузка со склада и доставка по России.

О серии NCI

Преобразователи частоты INSTART серии NCI — универсальные устройства для управления асинхронными и синхронными электродвигателями: варианты с питанием 1×220 В (в том числе для однофазных двигателей) и 3×380 В, встроенный ЭМС-фильтр и пожарный режим.

Особенности

• Монтаж на DIN-рейку или панель — установка без воздушных зазоров, нестираемое обозначение клемм
• Потенциометр на панели — бесконечный потенциометр с функцией ввода на встроенной и выносной панели
• «Быстрый пуск» — оптимальный набор функций для простых задач
• Modbus RTU и пожарный режим — встроены в базовой комплектации
• NPN/PNP логика, векторный режим — работа с асинхронными и синхронными двигателями с постоянными магнитами
• Сеть 1 фаза 230 В — модели для однофазных электродвигателей (исполнение -1B)
• Встроенный ЭМС-фильтр — снижение помех в сеть

Описание производителя

`

• Описание серии NCI
• Система обозначения
• Схема подключения
• Габаритные размеры

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ NCI – универсальные устройства для управления различными типами электродвигателей. Используются в широком спектре промышленных применений, а также в системах вентиляции и насосных агрегатах.

Преимущества серии NCI

МОНТАЖ

• Установка на DIN-рейку или монтажную панель
• Конструкция корпуса позволяет выполнять установку без воздушных зазоров
• Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
• Оптимальные габаритные размеры
• Нестираемое обозначение клемм

НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

• «Быстрый пуск»
• Встроенный сетевой протокол Modbus RTU
• Оптимальный набор функций для решения простых задач
• Встроенный пожарный режим
• NPN/PNP логика
• Векторный режим

ЭКСПЛУАТАЦИЯ

• Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами (модели с обозначением "+NCI-SM")
• Возможность подключения к сети 1 Ф 230 В и работы с однофазными электродвигателями (модели с обозначением "-1В")
• Встроенный ЭМС-фильтр
• Контроль линии (модели с 3 Ф на выходе)
• Автоподхват (модели с 3 Ф на выходе)

Система обозначения

1.Серия

2.Режим G − общепромышленный*

3.Мощность электродвигателя (кВт) для общепромышленного режима (G)

4.Режим P − насосный**

5.Мощность электродвигателя (кВт) для насосного режима (P)

6.Номинальное напряжение:

1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В

2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В

3: вход 1~230 (220) В, 50/60 Гц, выход 3~400 (380) В

4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В

6: вход 3~690 (660) В, 50/60 Гц. выход 3~690 (660) В

7.Встроенный тормозной модуль

8.Дополнительные опции

СЗС − дополнительное покрытие лаком;

КМП-П − защитное покрытие плат компаундом;

SM − работа с синхронными двигателями;

ИПР - индивидуальное проектное решение

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

* Цифровой/импульсный вход HDI5 доступен в моделях от 18.5 кВт включительно

Массогабаритные характеристики

Характеристики

Где применяется

• системы вентиляции и кондиционирования
• насосные агрегаты
• широкий спектр промышленных применений

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.
